Erweiterung Berufsschule Ziegelbrücke
Die Erweiterung der Berufsschule umfasst den Neubau einer Dreifachturnhalle und einem zweigeschossigen Klassenzimmertrakt. Bis auf die Untergeschosse und der Korridor des Schulhaustraktes werden die Neubauten in Holzbauweise ausgeführt.

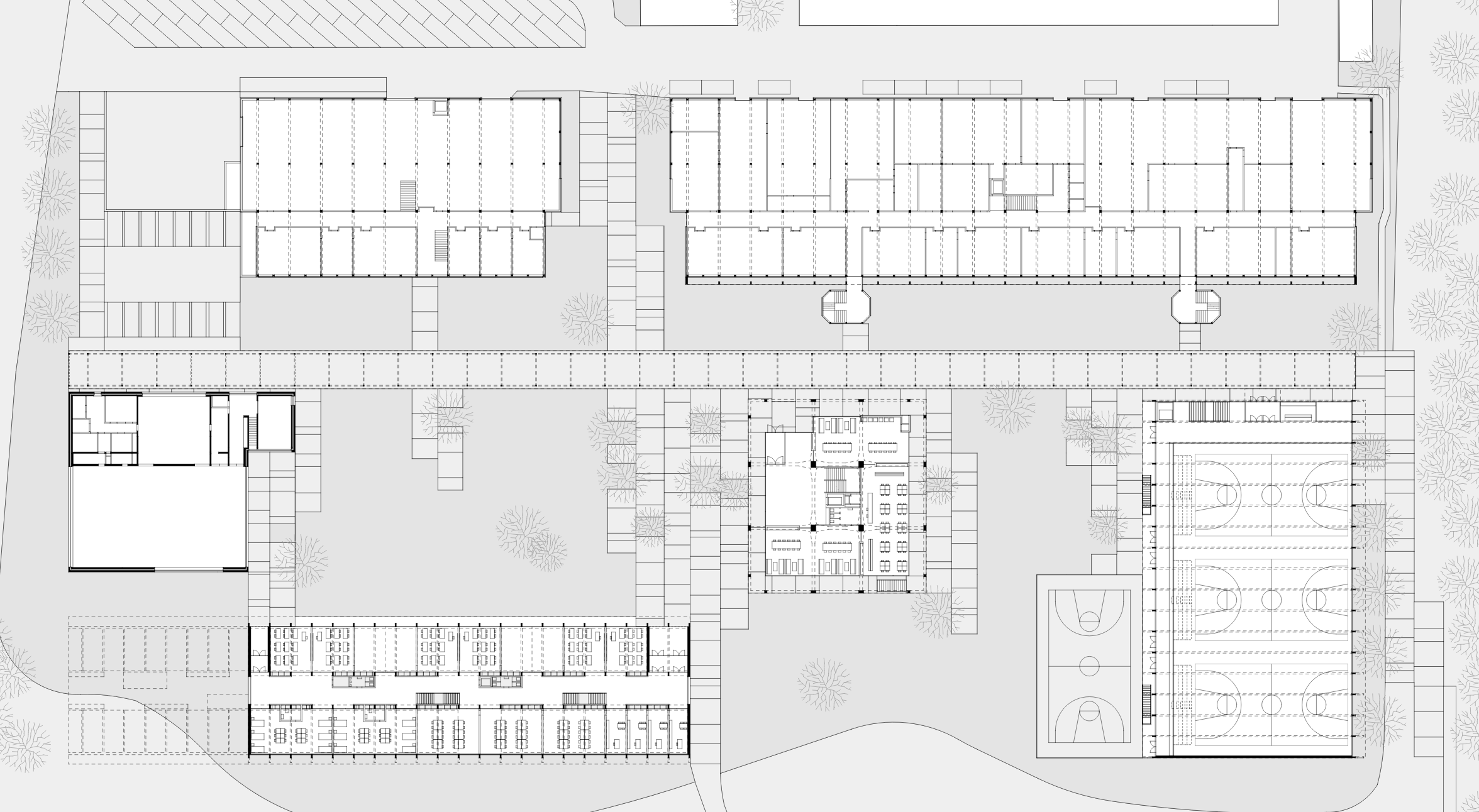

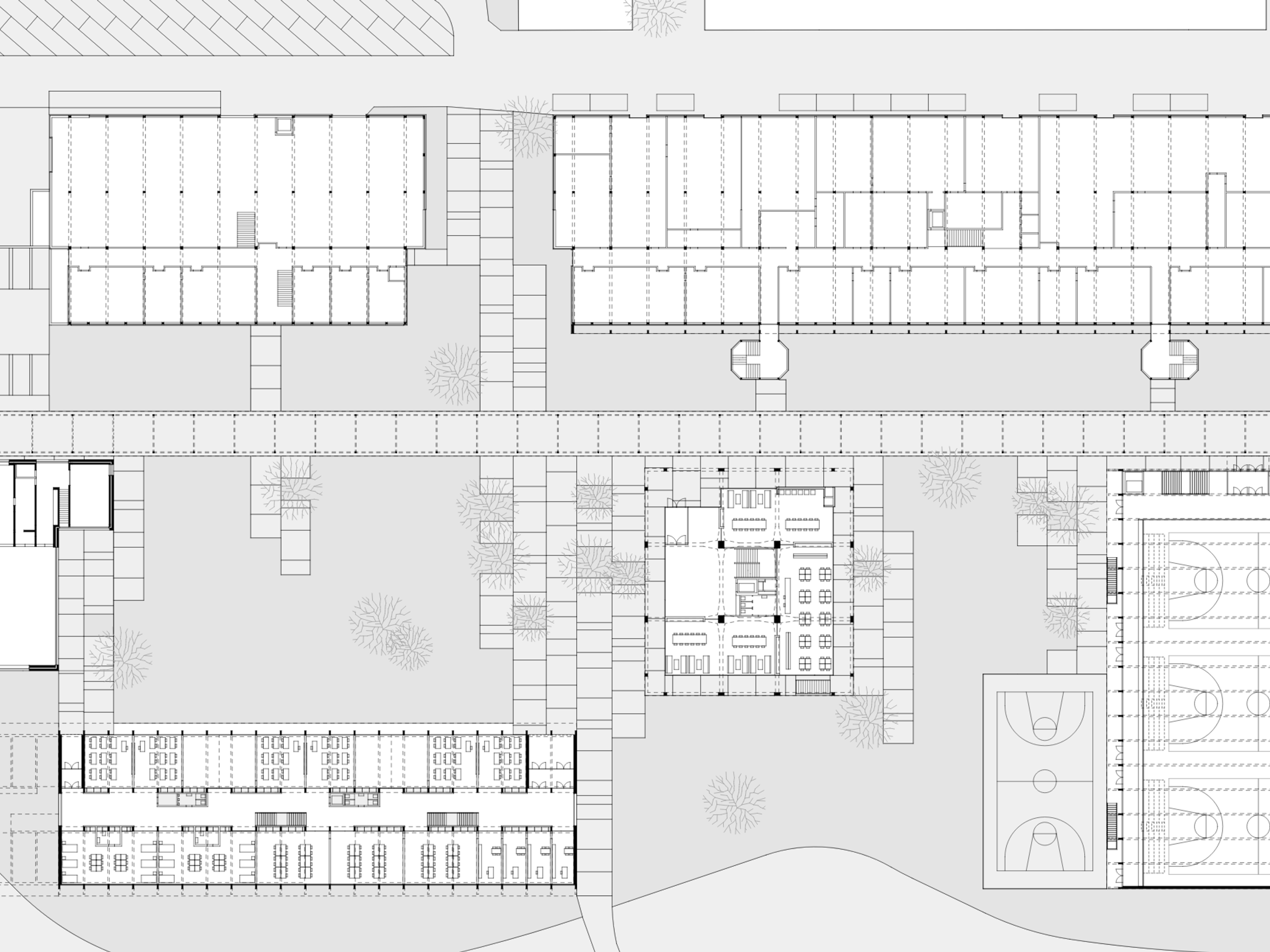

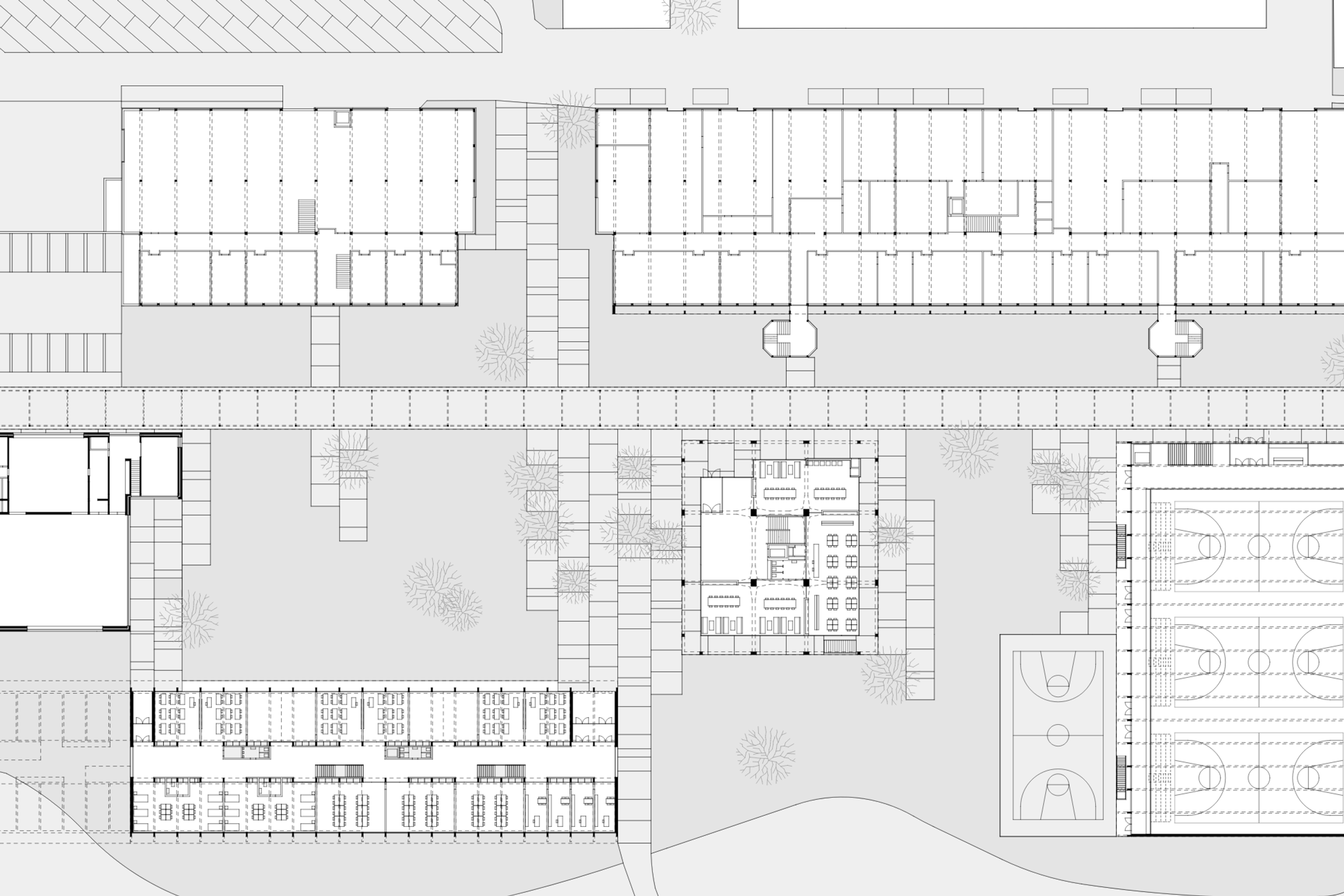

Im Rahmen des Gesamtkonzepts Erweiterung der Berufsschule Ziegelbrücke wird die bestehende 2-fach Sporthalle auf dem Berufsschulareal rückgebaut und mit einer Dreifachturnhalle ersetzt sowie mit einem neuen Klassenzimmergebäude ersetzt. Die Turnhalle wird nur im UG in Massivbauweise und ab Terrain in Holzbauweise erstellt, beim Klassenzimmertrakt wird neben dem UG auch der zentrale Korridorbereich in Massivbauweise erstellt.

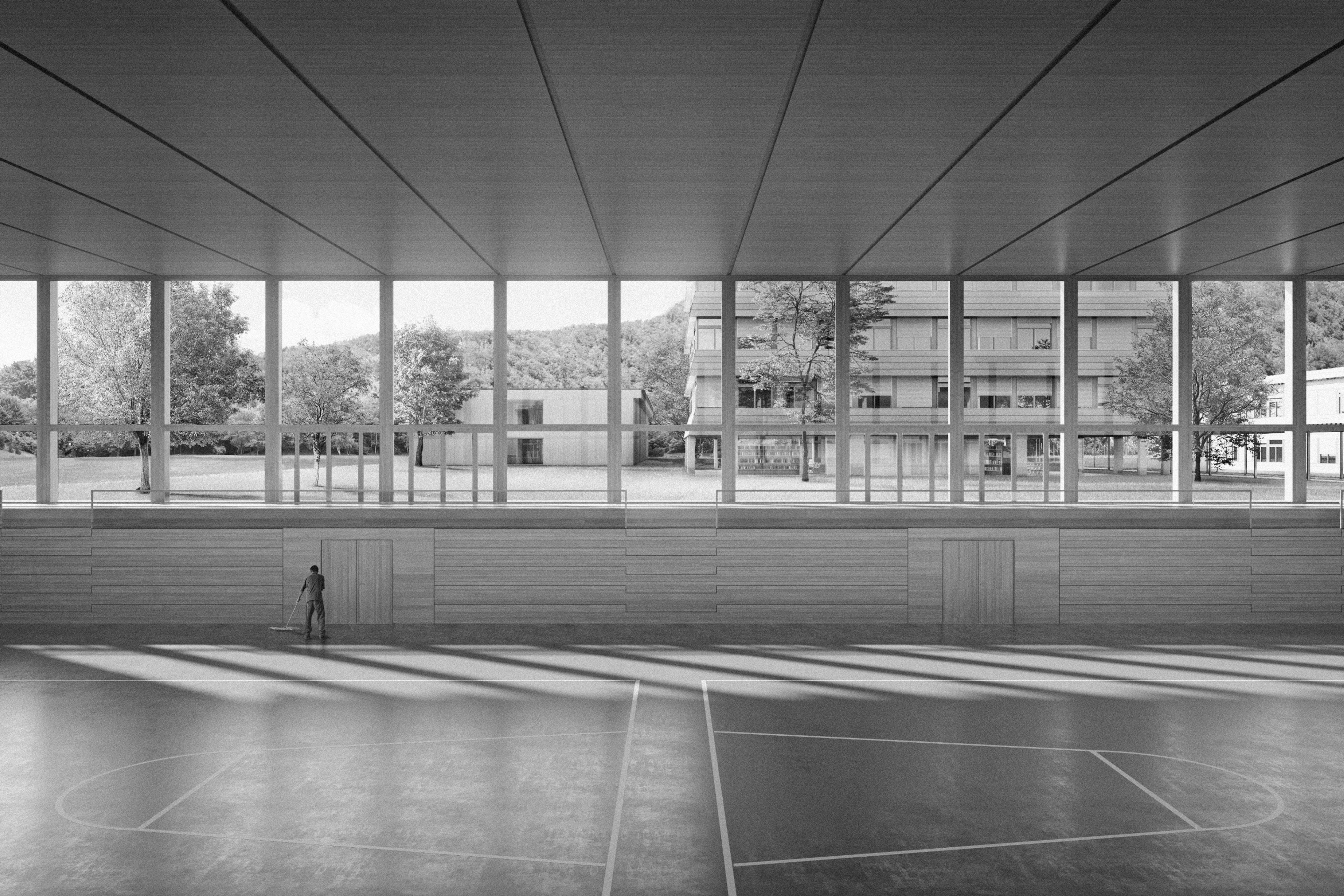

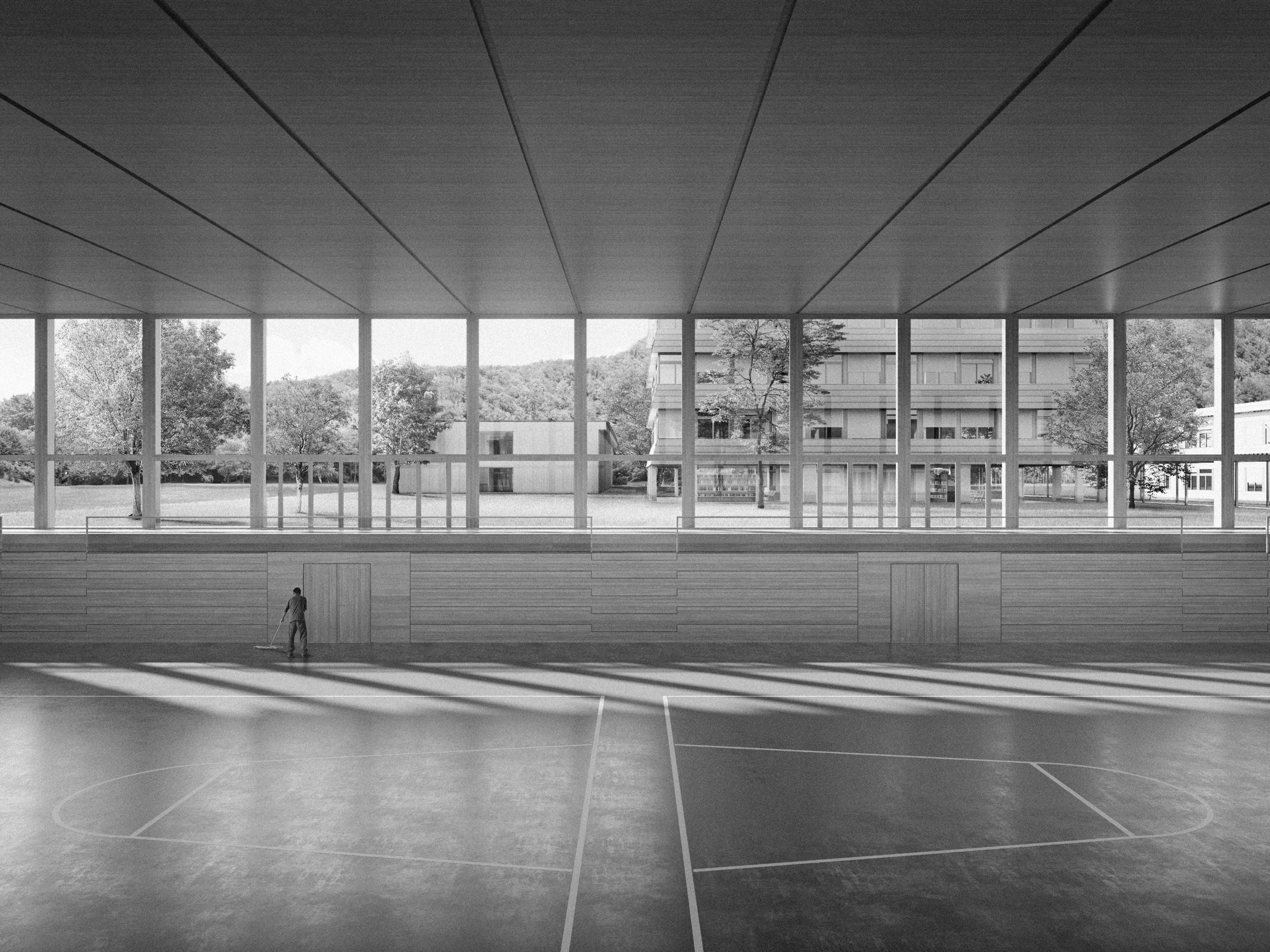

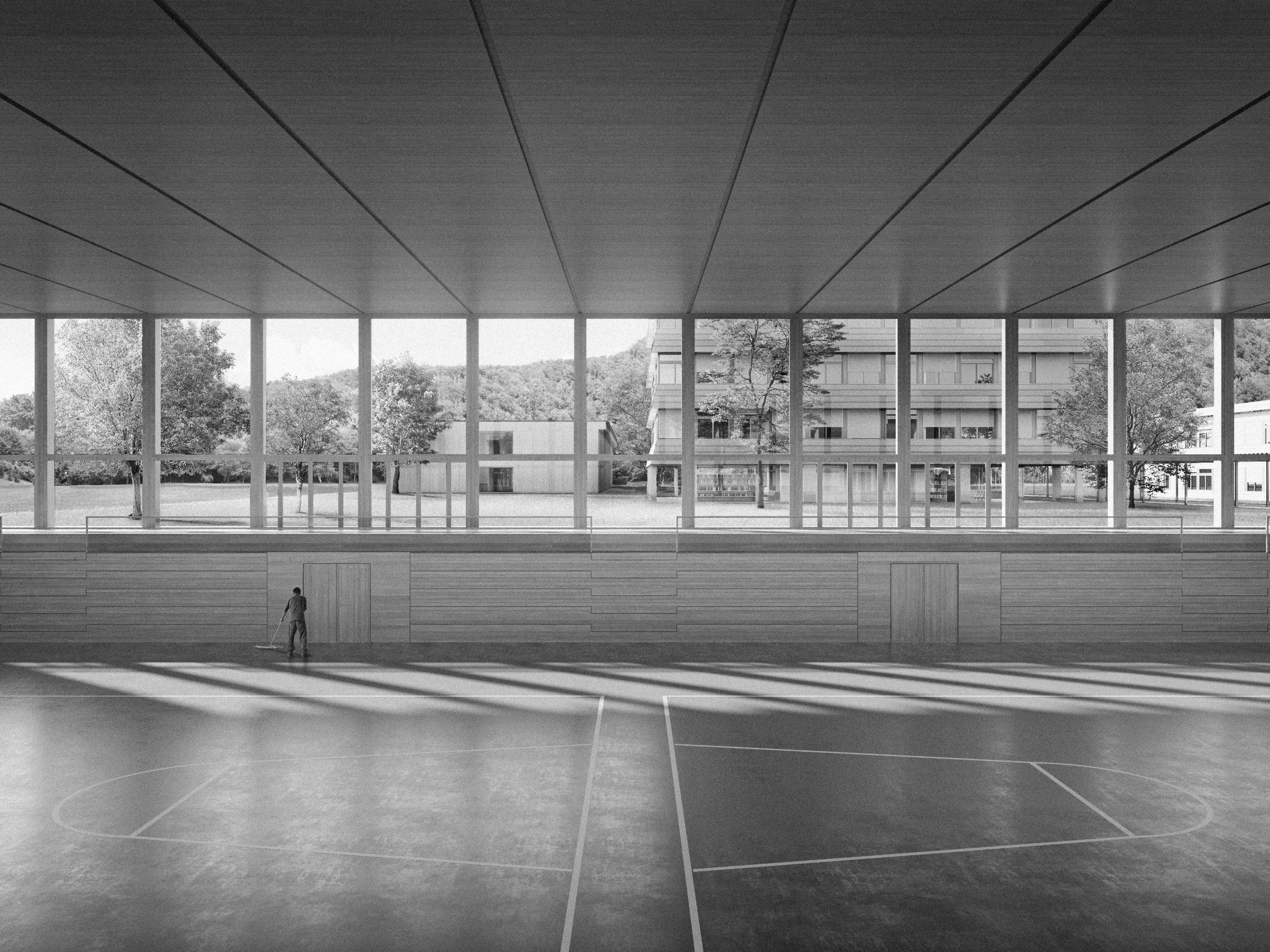

Die Dreifachturnhalle wird mit einer rechteckigen Grundfläche von rund 56.1 m x 31.7 m erstellt und umfasst die ins 1. UG herabgesetzte Sporthalle, Garderoben- und Materialräume, Zuschauerbereich mit ausfahrbaren Tribünen und neben Büro und Lehrerzimmer auch eine Lüftungszentrale. Das Holztragwerk besteht aus Bindern und Stützen in Brettschichtholz und einem Doppeldach, wobei das Warmdach als Rippendecke unter und das Kaltdach über den Bindern zu liegen kommt. Die horizontale Aussteifung des Gebäudes erfolgt in Querrichtung über die Aussenwände an beiden Enden und in Längsrichtung über einzelne Windverbände. Das Gebäude kann flach fundiert werden, wobei im Bereich der Sporthalle Auftriebspfähle angeordnet werden müssen.

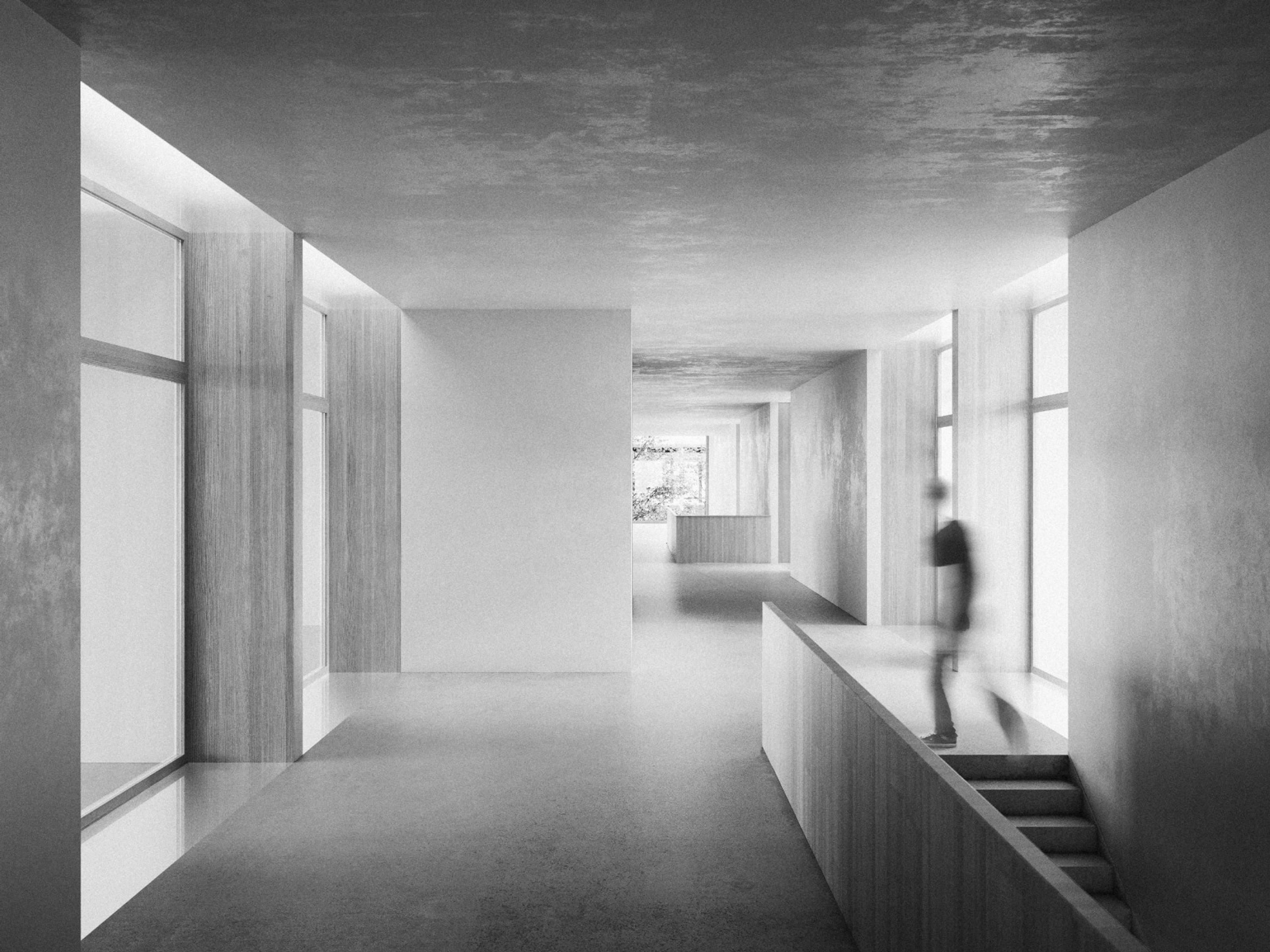

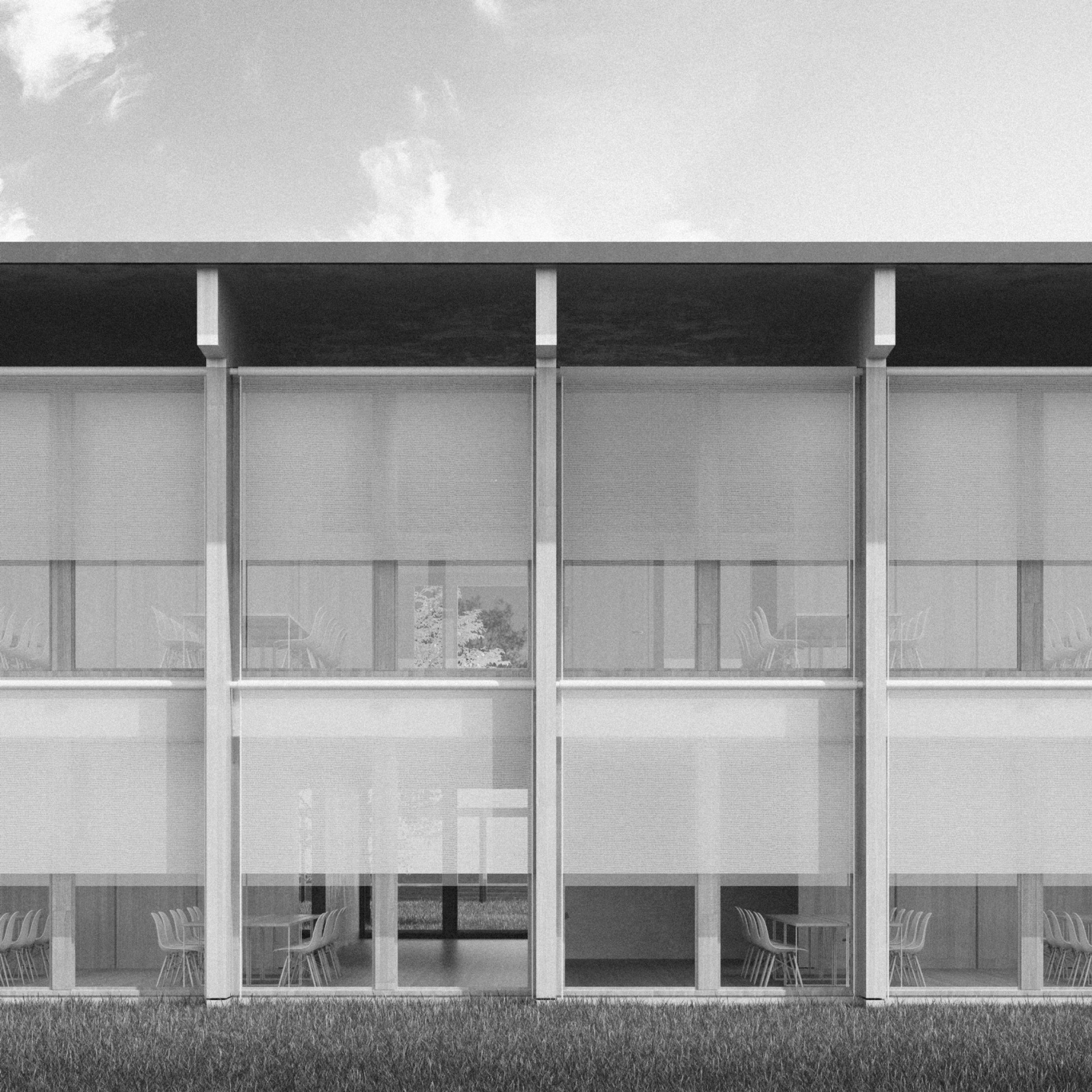

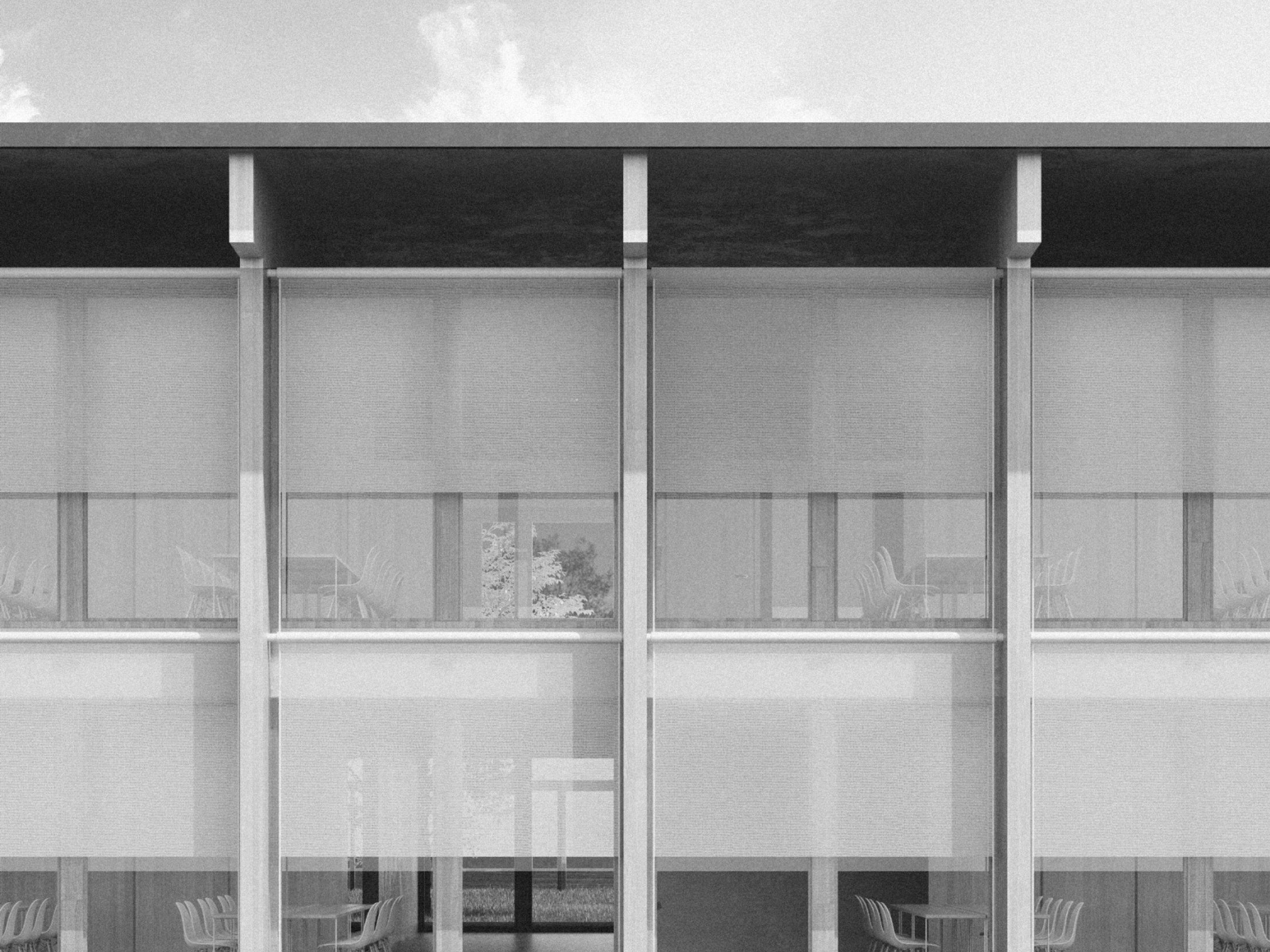

Der Klassenzimmertrakt ist zweistöckig, hat eine Grundfläche von rund 69.3 m x 21.1 m und ein zurückversetztes, flächenmässig kleineres Untergeschoss. Analog zur Turnhalle besteht das Tragwerk aus Trägern und Stützen aus Brettschichtholz. Als Deckensystem wurde für die Decke über EG eine Rippendecke mit Holzbalken und einer Mehrschicht-Trägerplatte gewählt. Wie auch bei der Turnhalle ist für die Klassenzimmerhalle ein Doppeldach vorgesehen. Die Erschliessung mit Haustechnik- und Medienleitungen erfolgt über Steigzonen im Korridorbereich jeweils hinter den aussteifenden Korridorwänden. In Querrichtung wird das Gebäude genau wie die Turnhalle über die Stirnwände und den Korridor in Stahlbetonbauweise ausgesteift. Das Untergeschoss wird flach fundiert und die äusseren Holzstützen in der Fassade über Mikropfähle abgefangen.

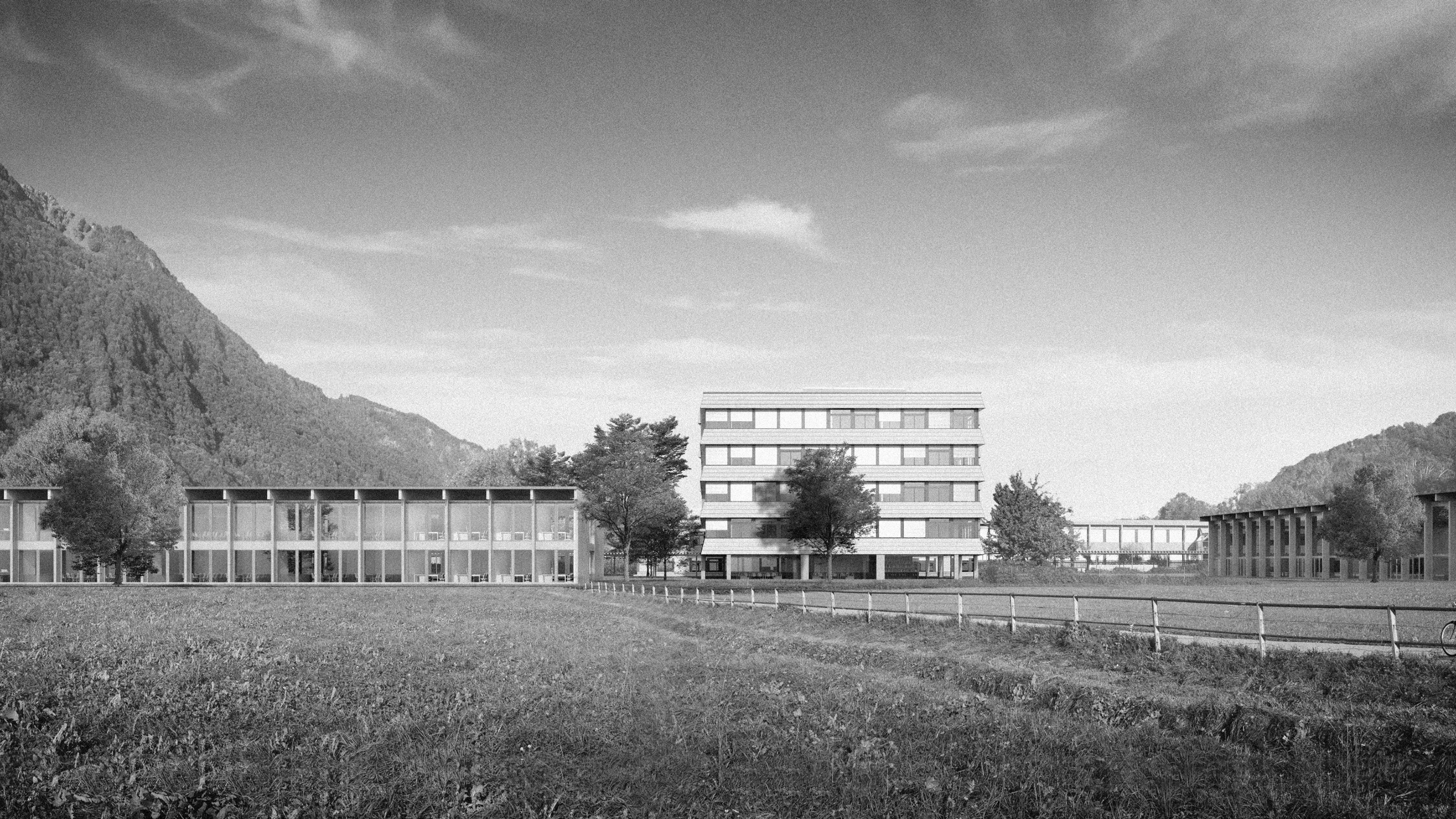

Visualisierungen: © Diagonal Architekten
